Chłodnico-nagrzewnica kanałowa glikolowa-wodna CHDW-G-200 do GGWC z filtrem G4, pod kanał wentylacyjny fi 200 mm

Chłodnico-nagrzewnica kanałowa glikolowa-wodna CHDW-G-200 do GGWC z filtrem powietrza G4, pod kanał wentylacyjny fi 200 mm

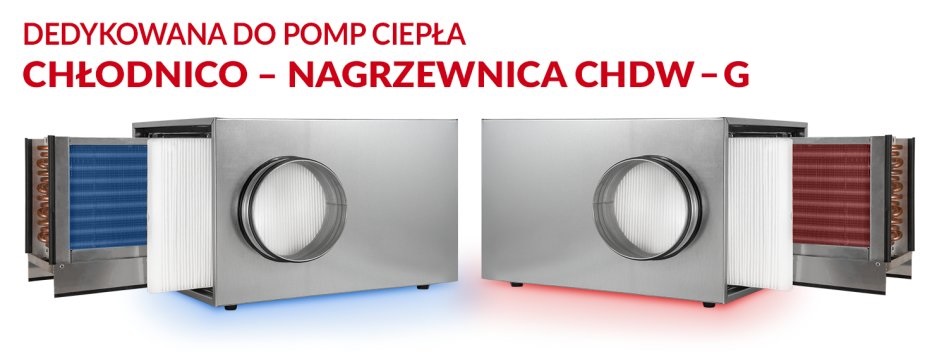

Chłodnico-nagrzewnica kanałowa CHDW-G przeznaczona jest do domowych systemów wentylacyjnych i umożliwia schładzanie powietrza nawiewanego do pomieszczeń w okresie letnim oraz dogrzewanie go w okresie zimowym. Urządzenie posiada obudowę wykonaną ze stali ocynkowanej izolowaną matą kauczukową grubości 24mm. Wewnątrz obudowy znajduje się 6-rzędowy wymiennik aluminiowy oraz zintegrowaną z nim aluminiową tacę skroplin. Konstrukcja przewiduje łatwy dostęp do wymiennika, który można wyjąć w celach konserwacyjnych lub zmienić stronę montażową (lewo/prawo). Wersja CHDW-G posiada filtr powietrza ISO Coarse 70% (klasa G4) o grubości 46mm od strony czerpni oraz przeznaczona jest do współpracy z glikolowymi gruntowymi wymiennikami ciepła (GGWC).

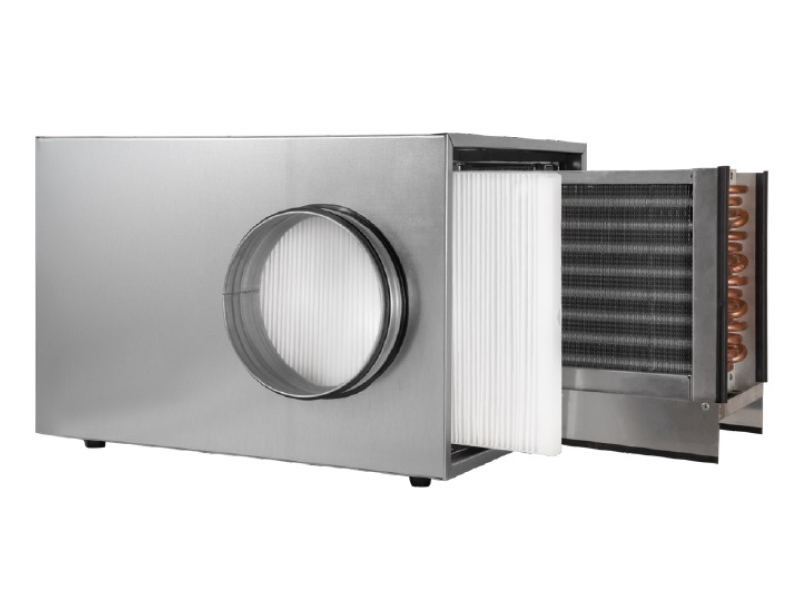

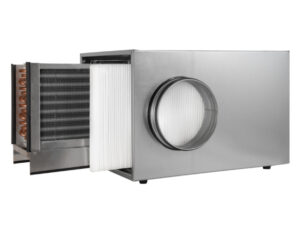

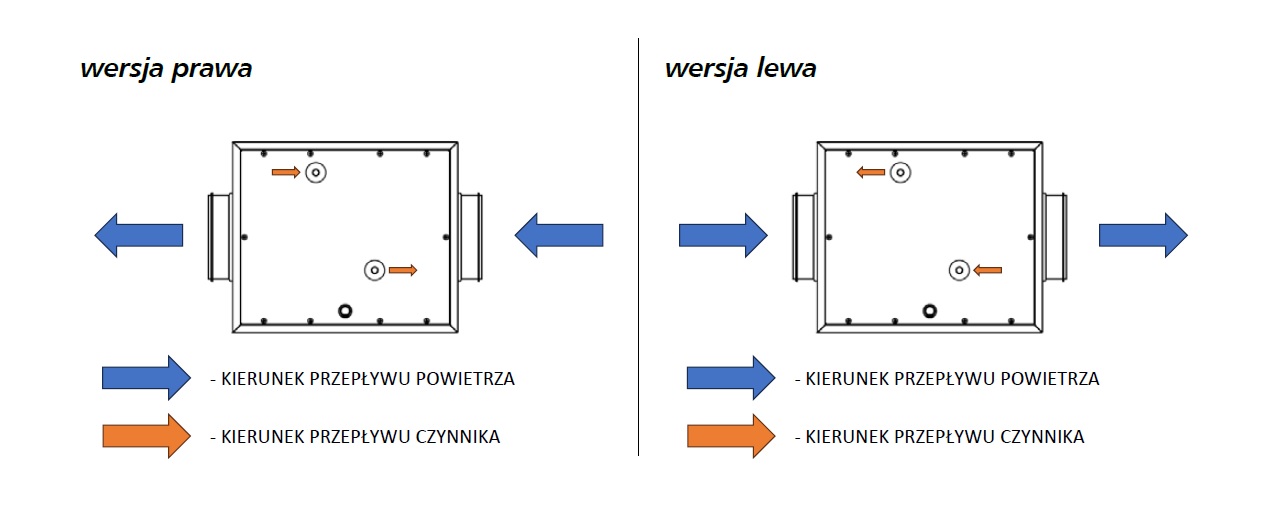

Wężownica wymiennika oraz rury przyłączeniowe wykonane są z miedzi natomiast lamele wymiennika wykonane są z aluminium. Rurki wymiennika posiadają standardowy wymiar metryczny M18x1mm co pozwala na użycie standardowych hydraulicznych elementów złącznych. Dodatkowo rurki można zakończyć złączką skręcaną na gwint wewnętrzny ½”. Średnice rur przyłączeniowych mają dobrane średnice w zależności od wielkości chłodnico-nagrzewnicy, aby zminimalizować spadki ciśnień w instalacji. Urządzanie posiada króćce przyłączeniowe z uszczelką z gumy EPDM. Możliwy montaż na nóżkach lub podwieszany pod sufitem na specjalnych zawiesiach.

Jako niezamarzający czynnik grzewczo-chłodzący należy stosować glikol etylenowy 30%. Jako czynnik można zastosować również wodę, jednak może to wpłynąć na parametry pracy oraz należy pamiętać o ochronie przeciwzamrożeniowej.

Przy użyciu wody jako czynnika grzewczo-chłodzącego w celu zabezpieczenia nagrzewnico-chłodnicy wodnej kanałowej CHDW-G przed zamarznięciem należy zastosować odpowiedni układ przeciwzamrożeniowy wyposażony w termostat. Nie można odcinać obiegu ciepłej wody przez wymiennik CHDW-G podczas gdy przepływa przez nią zimne powietrze o temperaturze poniżej 0˚C, które jest zaciągane z zewnątrz. W innych wypadkach należy spuścić wodę z urządzenia.
