Chłodnico-nagrzewnica kanałowa glikolowa-wodna CHDW-160 pod kanał wentylacyjny fi 160 mm
4,699.00 zł z VAT 23%
Brak w magazynie

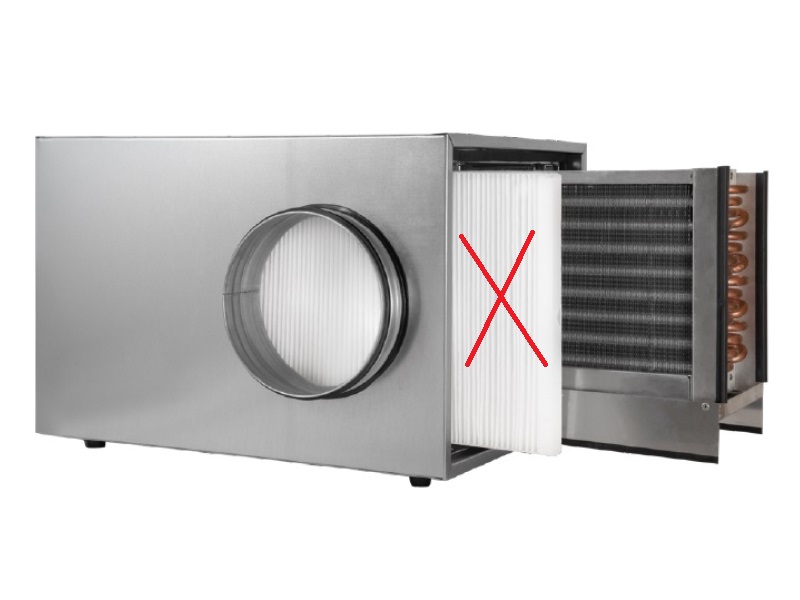

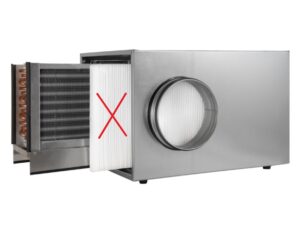

Chłodnico-nagrzewnica kanałowa glikolowa-wodna CHDW-160 pod kanał wentylacyjny fi 160 mm (bez filtra powietrza)
Chłodnico-nagrzewnica kanałowa CHDW przeznaczona jest do domowych systemów wentylacyjnych i umożliwia schładzanie powietrza nawiewanego do pomieszczeń w okresie letnim oraz dogrzewanie go w okresie zimowym. Urządzenie posiada obudowę wykonaną ze stali ocynkowanej izolowaną matą kauczukową grubości 24mm. Wewnątrz obudowy znajduje się 6-rzędowy wymiennik aluminiowy oraz zintegrowaną z nim aluminiową tacę skroplin. Konstrukcja przewiduje łatwy dostęp do wymiennika, który można wyjąć w celach konserwacyjnych lub zmienić stronę montażową (lewo/prawo).
Wężownica wymiennika oraz rury przyłączeniowe wykonane są z miedzi natomiast lamele wymiennika wykonane są z aluminium. Rurki wymiennika posiadają standardowy wymiar metryczny M18x1mm co pozwala na użycie standardowych hydraulicznych elementów złącznych. Dodatkowo rurki można zakończyć złączką skręcaną na gwint wewnętrzny ½”. Średnice rur przyłączeniowych mają dobrane średnice w zależności od wielkości chłodnico-nagrzewnicy, aby zminimalizować spadki ciśnień w instalacji. Urządzanie posiada króćce przyłączeniowe z uszczelką z gumy EPDM. Możliwy montaż na nóżkach lub podwieszany pod sufitem na specjalnych zawiesiach.
Jako niezamarzający czynnik grzewczo-chłodzący należy stosować glikol etylenowy 30%. Jako czynnik można zastosować również wodę, jednak może to wpłynąć na parametry pracy oraz należy pamiętać o ochronie przeciwzamrożeniowej.
Przy użyciu wody jako czynnika grzewczo-chłodzącego w celu zabezpieczenia nagrzewnico-chłodnicy wodnej kanałowej CHDW przed zamarznięciem należy zastosować odpowiedni układ przeciwzamrożeniowy wyposażony w termostat. Nie można odcinać obiegu ciepłej wody przez wymiennik CHDW podczas gdy przepływa przez nią zimne powietrze o temperaturze poniżej 0˚C, które jest zaciągane z zewnątrz. W innych wypadkach należy spuścić wodę z urządzenia.
Charakterystyka:
- Funkcja chłodnico-nagrzewnicy: wtórna na kanał nawiewny
- Przyłącza wentylacyjne: 160 mm

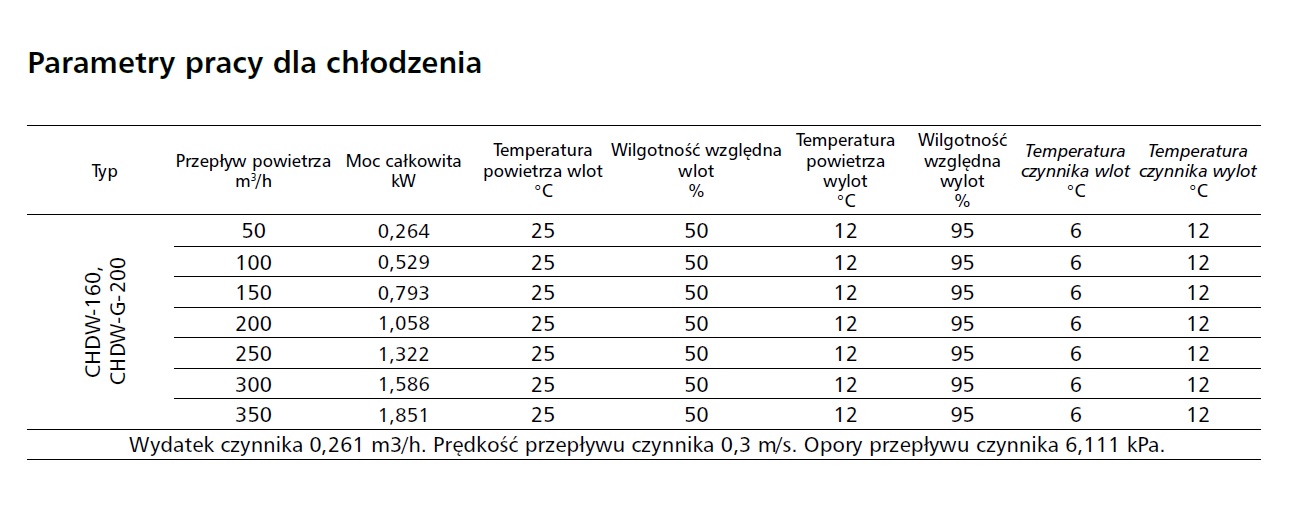

- Maksymalna wydajność chłodnicza: 1,85 kW

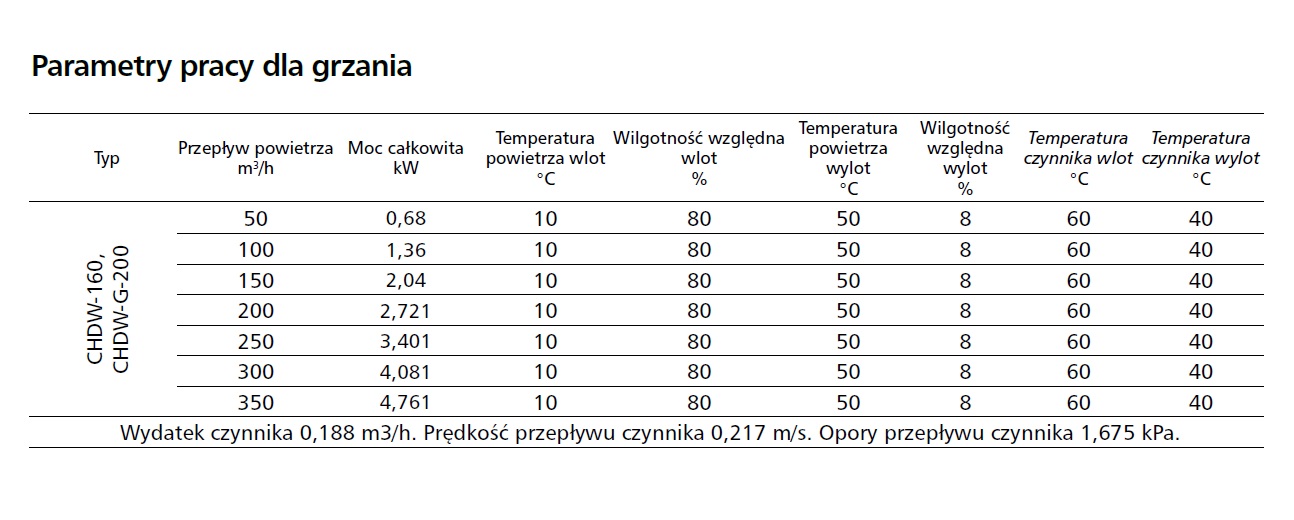

- Maksymalna wydajność grzewcza: 4,76 kW
- Rury wymiennika: M18 x 1 mm
- maksymalna temperatura powietrza przepływająca przez urządzenie: 60˚C (chwilowe)
- temperatura powietrza otoczenia: +5 ˚C do +40 ˚C
- maksymalna wilgotność powietrza otoczenia: 90%
- Typ czynnika chłodząco-grzewczego: glikol etylenowy 30% lub woda
- maksymalne ciśnienie robocze czynnika: 1,0 MPa (10 bar)
- maksymalna temperatura czynnika: 80˚C
- typ wymiennika: sześciorzędowy
Pozycje pracy wymiennika:
Chłodnico – nagrzewnica została wyposażona w sześciorzędowy blok chłodnicy glikolowej zakończony rurkami miedzianymi M18x1 z możliwością użycia złączki ½”. W celu zapewnienia optymalnej pracy wymiennika zasilanie czynnika należy podłączyć w przeciwprądzie z przepływającym powietrzem, zgodnie z poniższymi ilustracjami.
| Marka |
Alnor |
|---|---|
| Przyłącza wentylacyjne |
160 mm |
| Przyłącza wodne/glikolowe |
M18 mm |
| Kolor |
Srebrny |
| Gwarancja producenta |
12 miesięcy |
