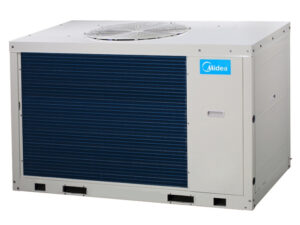

Agregat wody lodowej – chiller modularny Midea Noxa MC-SU30M-RN8L z modułem hydraulicznym
Agregat wody lodowej – chiller modularny Midea/Noxa wykorzystuje czynnik chłodniczy R32. Urządzenie pozwala na pracę w trybie chłodzenia przy temperaturach zewnętrznych dochodzących do +48°C oraz w trybie ogrzewania do temp. -20 st°C zapewniając maksymalną temperaturę wody na wylocie do instalacji, dochodzącą do temp. +54°C.
Chiller może być montowany pojedynczo lub w modułach po kilka jednostek (max. 16 sztuk). Urządzenie ma wbudowany przełącznik przepływu wody oraz moduł hydrauliczny (pompa obiegowa wody i naczynie wzbiorcze) dodatkowo w zestawie jest dotykowy sterownik przewodowy.
Wydajność chłodnicza urządzenia: 27,5 kW dla (temperatura wody lodowej wejście/wyjście: 12/7°C, temperatura zewnętrzna 35°C DB.)
Wydajność grzewcza urządzenia: 32,0 kW dla (temperatura wody grzejnej wejście/wyjście: 40/45°C, temperatura zewnętrzna 7°C DB/6°C WB
Unikalne cechy urządzenia:
- Wbudowany moduł hydrauliczny
- Instalacja chłodnicza zabudowana w agregacie
- Energooszczędne sprężarka DC Inverter
- Wysoka wydajność i szeroki zakres pracy
- Ekologiczny czynnik chłodniczy R32
- Łatwa instalacja i konserwacja chillera
- Bramka BMS, komunikacja Modbus
- Sterownik przewodowy w standardzie
- Bezszczotkowy silnik wentylatora DC
- Cicha praca agregatu
- Możliwość pracy w kaskadzie
- Szeroki zakres zastosowań
- Zaawansowana technologia
- Zwiększony komfort
- Łatwa kontrola
- Wysoka niezawodność
Sprężarka
W sercu agregatu znajduje się wiodąca na świecie sprężarka z falownikiem DC. Innowacyjna konstrukcja kompresora i liczne funkcje w wysokiej wydajności zmniejszają zużycie energii o 25%.
Czynnik chłodniczy R32
Agregat wody lodowej wykorzystuje czynnik R32 posiadający niski współczynnik GWP=675.
- Niskie GWP i emisja CO2
- Lepsza wydajność w ciężkich warunkach
- Mniejsza objętość czynnika znajdującego się w systemie
- Niższe koszty pracy połączone z wyższym współczynnikiem COP
Silniki wentylatorów na prąd stały
Kontrola pracy wentylatora realizowana jest poprzez ciągły monitoring ciśnienia oraz aktualne obciążenie systemu pozwalając na obniżenie zużycia energii nawet o 30%. W każdym urządzeniu montowane są silniki z 32–stopniową możliwością regulacji obrotów.
Wysokowydajny skraplacz powietrza
Chiller modularny wyposażony jest w skraplacz nowego projektu. Proces produkcji nowego wymiennika jest mniej skomplikowany, co powoduje zwiększenie wydajności produkcji oraz niezawodność produktu.
Nowo zaprojektowane lamele charakteryzują się zwiększoną powierzchnią wymiany ciepła i mniejszymi oporami przepływu powietrza, co poprawia warunki wymiany ciepła i zwiększa efektywność energetyczną urządzenia.
Nowa konstrukcja wymiennika oraz lamele z powloką hydrofilową zapewniają wysoce wydajną wymianę ciepła oraz dodatkowo zwiększają trwałość i chronią przed korozją z powietrza, wody i innych czynników tworzących korozję.
Płytowy wymiennik ciepła o wysokiej wydajności
Płytowy wymiennik ciepła wykorzystuje swoją budowę, aby w sposób efektywny przekazywać ciepło między czynnikiem chłodniczym a wodą. Obydwa media wykorzystują całkowitą powierzchnię płyt wymiennika w celu maksymalizacji wydajności. Bezpieczną pracę układu zapewnia szereg zabezpieczeń w tym zabezpieczenia: napięciowe, prądowe, ochrona przed zamarzaniem oraz czujnik przepływu wody.
Precyzyjna kontrola przepływu
Opatentowane elementy dystrybucji cieczy maksymalizują wydajność i minimalizują wpływ funkcji odszraniania.
500-stopniowy EXV z kapilarą umożliwia stabilną i dokładną kontrolę przepływu gazu. Szybka reakcja skutkuje wyższą wydajnością i większą niezawodnością.
Zakresy temperatur pracy chillera:
System pracy chillera w kaskadzie do max. 16 jednostek
W zależności od aktualnego zapotrzebowania na energię system dostosowuje ilość modułów pracujących w tym samy czasie.
Redundancja pracy
W systemie wieloczęściowym, jeśli jeden chiller ulegnie awarii, pozostałe moduły dają wsparcie, aby system mógł kontynuować poprawne działanie.
Wiele trybów pracy
Różne tryby cichej pracy umożliwiają redukcję hałasu na kilku poziomach, dzięki czemu można dopasować działające urządzenie do pory dnia i poziomu hałasu panującego w otoczeniu.
Inteligentna technologia odszraniania
Inteligentny program odszraniania oblicza czas niezbędny do zrealizowania tej operacji, zgodnie z aktualnym stanem systemu, eliminując straty ciepła wynikające ze zbędnego odszraniania. Specjalny zawór redukuje czas wymagany do zrealizowania odszraniania do zaledwie 4 minut.
Szybkie schładzanie i ogrzewanie cieczy
Czerpiąc korzyści z zastosowania sprężarki sterowanej inwerterem prądu stałego, system może osiągnąć pełne obciążenie w krótkim czasie i skrócić tym samym czas nagrzewania i schładzania, dla zapewnienia natychmiastowego komfortu.
Kompensacja temperatury
W celu zapewnienia najwyższego komfortu pracy urządzenia możliwe jest dostosowanie temperatury wody instalacyjnej zależnie od zewnętrznej temperatury otoczenia. Taka korelacja pozwala na osiągnięcie najwyższych oszczędności.

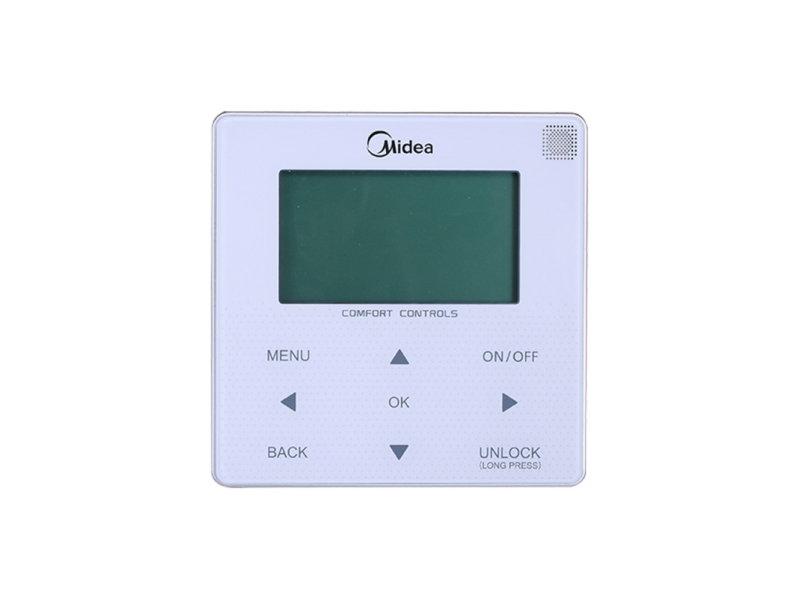

Dotykowy sterownik przewodowy
W zestawie znajduje się dotykowy sterownik przewodowy jako standardowe akcesorium do sterowania agregatem wody lodowej.
Główne funkcje:
- Obsługa przyciskami dotykowymi
- Ustawienie parametrów wyświetlacza LCD
- Funkcja zegara czasu rzeczywistego
- Funkcja pamięci
- Modbus
- Ustawienia adresacji
- Funkcja pracy równoległej
- Funkcja alarmu z dźwiękiem tonowym
- Programator tygodniowy
- Funkcja podwójnej wartości zadanej
- Maksymalna liczba podłączonych urządzeń: 16
Trzy poziomy użytkownika
Trzy różne poziomy użytkownika ułatwiają korzystanie z pełnej funkcjonalności, a także umożliwiają serwisantom wygodny dostęp do obsługi serwisowej urządzenia.
Funkcja sterowania MODBUS
System sterowania ModBus to otwarty protokół komunikacyjny, który jest szeroko stosowany w zaawansowanych systemach sterowania budynkiem BMS. Przy jego wykorzystaniu można podłączyć maksymalnie 16 przewodowych sterowników, a każdy przewodowy sterownik może kontrolować 16 jednostek.
Precyzyjna kontrola oleju
4- poziomowa technologia kontroli oleju zapewnia, utrzymywanie oleju we wszystkich sprężarkach chillerów na bezpiecznym poziomie, eliminując problemy niedostatecznego ich smarowania.
- 1 stopień: wewnętrzna separacja oleju w sprężarce.
- 2 stopień: wysokowydajny, odśrodkowy separator oleju (skuteczność odolejania do 99%) zapewnia, że olej jest oddzielany od gazu wylotowego i niezwłocznie zawracany do sprężarek.
- 3 stopień: rury wyrównawcze oleju między sprężarkami, zapewniają równomierne rozprowadzenie oleju w celu utrzymania normalnej pracy sprężarek.
- 4 stopień: program automatycznego powrotu oleju monitoruje czas pracy oraz stan systemu dla zagwarantowania niezawodnego powrotu oleju.
Ochrona antykorozyjna
Agregat wody lodowej jest standardowo zabezpieczany antykorozyjnie. Aby przedłużyć sprawność urządzenia można dodatkowo zabezpieczyć przed korozją główne komponenty w celu ochrony powierzchni przed korozyjnymi czynnikami z powietrza, kwaśnymi deszczami i zasolonym powietrzem (dla instalacji w rejonach przybrzeżnych).
Poprawność obróbki antykorozyjnej jest zapewniona poprzez poddanie głównych komponentów i części testom we mgle solnej, testom wilgotności i ogrzewania oraz testom lekkiego starzenia.
Tryb odśnieżania
W śnieżną pogodę, urządzenie włącza tryb odśnieżania.
Polega on na tym, że co pewien czas załączane są wentylatory, aby zapobiec gromadzeniu się śniegu na górnej części urządzeń w celu zagwarantowania ciągłości pracy.
Standard wyposażenia:
Dane techniczne:
|
Model urządzenia |
MC-SU30M-RN8L |
|---|---|
|
Zasilanie |
380-415V/3ph/50Hz |
|
Chłodzenie |
Wydajność: 27,5 kW Znamionowy pobór mocy: 11,0 kW EER: 2.5 SEER: 4.25 |
|
Grzanie |
Wydajność: 32 kW Znamionowy pobór mocy: 10,7 kW COP: 2.99 SCOP: 3.99 |
|
Maksymalny pobór prądu |
21,5 A |
|
Sprężarka |
Rotacyjna DC z falownikiem Ilość: 1 |
|
Skraplacz powietrzny |
Typ: Żebrowana rurka miedziana z aluminiowymi lamelami |
|
Silnik wentylatora |
Typ: silnik DC Ilość: 1 Moc: 750 W Natężenie przepływu powietrza: 12500 m3/h |
|
Wymiennik ciepła po stronie wody |
Typ: płytowy Objętość: 2,44 l Znamionowy przepływ wody: 5,0 m3/h Zakres przepływu wody: 4,0 ~ 6,0 m3/h Spadek ciśnienia wody: 130,0 kPa |
|
Pompa wody: |
Zasilanie: 380-415V/3Ph/50Hz Znamionowa wysokość podnoszenia: 15 m Max. wysokość podnoszenia: 22,8 m Znamionowy przepływ wody: 4,7 m3/h Max. ciśnienie: 1.0 MPa Znamionowe obroty: 2770-2820 r/min |
|
Naczynie wzbiorcze |
Pojemność: 4,2 L |
|
Czynnik chłodniczy |
R32 / napełniony 7,9 kg |
|
Element rozprężny |
Elektroniczny zawór rozprężny (EXV) |
|
Poziom ciśnienia akustycznego |
65,1 dB(A) |
|

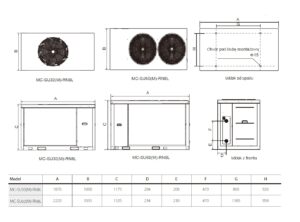

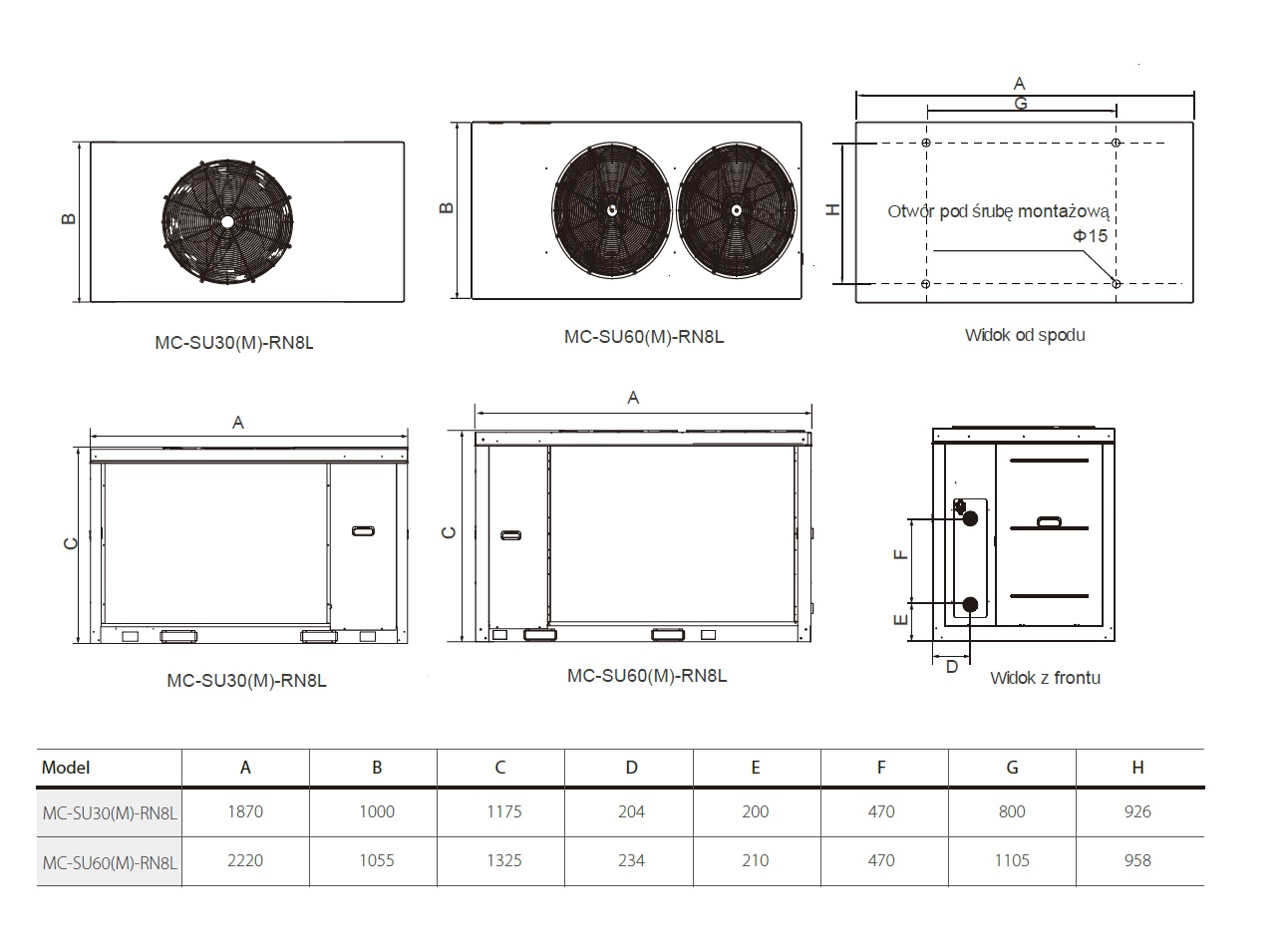

Wymiary (szer. x wys. głęb.) |
1870 × 1175 × 1000 mm |
|
Waga netto |
315 kg |
|
Podłączenie po stronie wody |
DN40 |
|
Sterownik przewodowy |
Tak (w zestawie) |
|
Zakres temp. pracy |
Chłodzenie: od -10 *C do 43 *C Grzanie: od -14 *C do 30 *C |
|
Zakres temperatury wody na wylocie |
Chłodzenie: od 5 *C do 20 *C Grzanie: od 25 *C do 54 *C |
- Chłodzenie: Temperatura wody lodowej wejście/wyjście: 12/7°C, temperatura zewnętrzna 35°C DB.
- Ogrzewanie: Temperatura wody grzejnej wejście/wyjście: 40/45°C, temperatura zewnętrzna 7°C DB/6°C WB.
- Poziom ciśnienia akustycznego mierzony w odległości 1m przed urządzeniem i 1,1 m nad podłogą w komorze pół-bezechowej.
- Dane dotyczące pojemności i wydajności zgodne z EN14511, EN14825.
| Marka |
Noxa |
|---|---|
| Zasilanie |
380-415V/3ph/50Hz |
| Wydajność |
27,5 kW |
| Moduł hydrauliczny |
Tak (wbudowany) |
| Wymiennik ciepła |
Płytowy |
| Przyłącza wodne/glikolowe |
DN40 |
| Typ sprężarki |
Rotacyjna z falownikiem DC |
| Czynnik chłodniczy |
R32 |
| Klasa energ. (ogrzewanie) |
A++ |
| Kolor |
Biały |
| Gwarancja producenta |
24 miesiące |
